Маркировка абразивного инструмента
Дата публикации: 06-08-2019 13:19

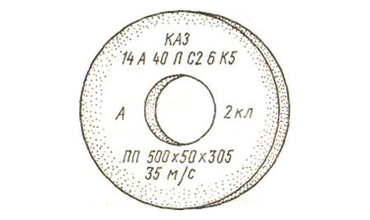

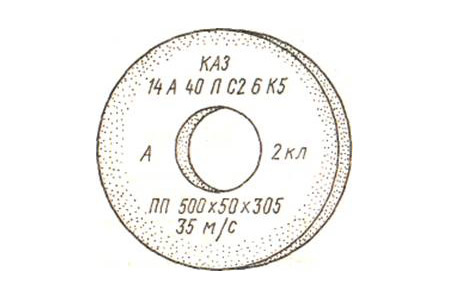

Пример обозначения 3 150x16x32 (DхTхH) 14А 40 K 6 V 50 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|
| 3 | 150x16x32 (DхTхH) | 14А | 40 | K | 6 | V | 50 | 2 |
Расшифровка маркировки
| 1. ТИП | |||||
|---|---|---|---|---|---|
| КРУГИ | |||||
| 1 - прямой профиль (ПП) | |||||
| 2 - кольцевые (К) | |||||
| 3 - конический профиль (3П) | |||||
| 4 - с двусторонним коническим профилем (2П) | |||||
| 5 - с выточкой (ПВ) | |||||
| 6 - чашечные цилиндрические (ЧП) | |||||
| 7, 8, 9 - с двусторонней выточкой (ПВД) | |||||
| 10 - с двусторонней выточкой и ступицей (ПВДС) | |||||
| 11 - чашечные конические (ЧК) | |||||
| 12 - тарельчатые плоские (Т) | |||||
| 14 - тарельчатые (1Т) | |||||
| 20 - с односторонней конической выточкой | |||||
| 21 - с двусторонней конической выточкой | |||||
| 23 - с конической и цилиндрической выточками с одной стороны (ПВК) | |||||
| 27 - с утопленным центром | |||||
| 35 - прямого профиля, работающий торцом | |||||
| 36 - с запресованными крепежными элементами (ПН) | |||||
| 37 - с запресованными крепежными элементами (ПН) | |||||
| 40 - с запресованными крепежными элементами (ПНР) | |||||
| 38 - с односторонней ступицей, работающий торцом | |||||
| 41 - диски отрезные | |||||
| 42 - диски отрезные с утопленным центром | |||||
| СЕГМЕНТЫ | |||||
| СП - прямоугольные | |||||
| 1С - выпукло-вогнутые | |||||
| 3С - выпукло-плоские | |||||
| 4С - плоско-выпуклые | |||||
| 5С - трапециевидные | |||||
| 6С - для шлифовки полов | |||||
| 7С - для плоского шлифования | |||||
| 9С - для шлифовки рельсов | |||||
| БРУСКИ | |||||
| БП - прямоугольные | |||||
| БКв - квадратные | |||||
| БТ - треугольные | |||||
| БКр - круглые | |||||
| БПс - специальные | |||||
| 2. РАЗМЕРЫ КРУГА | |||||
| D - наружный диаметр | |||||
| T - высота | |||||
| H - диаметр отверстия | |||||
| 3. ШЛИФМАТЕРИАЛ | |||||
| 14А (A) - ЭЛЕКТРОКОРУНД НОРМАЛЬНЫЙ | |||||
| 25А (WA) - ЭЛЕКТРОКОРУНД БЕЛЫЙ | |||||
| 38А (ZK) - ЭЛЕКТРОКОРУНД ЦИРКОНИЕВЫЙ | |||||
| 53С, 54C (C) - КАРБИД КРЕМНИЯ ЧЕРНЫЙ | |||||
| 63C, 64С (GC) - КАРБИД КРЕМНИЯ ЗЕЛЕНЫЙ | |||||
| 4. ЗЕРНИСТОСТЬ | |||||
| ШЛИФЗЕРНО | |||||
| ГОСТ | ГОСТ | ||||
| F10 | (200) | F36 | (50) | ||
| F12 | (160) | F40 | (40) | ||
| F14 | (160) | F46 | (40) | ||
| F16 | (160/125) | F54 | (32) | ||
| F20 | (100) | F60 | (25) | ||
| F22 | (80) | F70 | (20) | ||
| F24 | (80) | F80 | (20) | ||
| F30 | (63) | F90 | (16) | ||
| ПОРОШКИ | |||||
| F100 | (12) | F180 | (6) | ||
| F120 | (10) | F220 | (5) | ||
| F150 | (8) | ||||
| МИКРОПОРОШКИ | |||||
| F230 | (M63) | F360 | (M40) | ||
| F240 | (M63/M50) | F400 | (M28) | ||
| F280 | (M50) | F500 | (M20) | ||
| F320 | (M50/M40) | F600 | (M14) | ||
| 5. ТВЕРДОСТЬ | |||||
| F, G (BM1, BM2) | ВЕСЬМА МЯГКИЕ | ||||
| H, I, J (M1, M2, M3) | МЯГКИЕ | ||||
| K, L (CM1, CM2) | СРЕДНЕМЯГКИЕ | ||||
| M, N (C1, C2) | СРЕДНИЕ | ||||
| O, P, Q (CT1, CT2, CT3) | СРЕДНЕТВЕРДЫЕ | ||||
| R, S (T1, T2) | ТВЕРДЫЕ | ||||
| T (BT) | ВЕСЬМА ТВЕРДЫЕ | ||||
| V (ЧT) | ЧРЕЗВЫЧАЙНО ТВЕРДЫЕ | ||||
| ГВМ | ГИБКИЕ ВЫСОКОМЯГКИЕ | ||||
| ГМ | ГИБКИЕ МЯГКИЕ | ||||
| ГС | ГИБКИЕ СРЕДНИЕ | ||||
| ГТ | ГИБКИЕ ТВЕРДЫЕ | ||||
| 6. СТРУКТУРА | |||||
| 1-2-3-4 | закрытая | ||||
| 5-6-7 | средняя | ||||
| 8-9-10 | открытая | ||||
| 11-12-13 | высокопористая | ||||
| 7. СВЯЗКА | |||||
| V (К) | КЕРАМИЧЕСКАЯ | ||||
| B (Б) | БАКЕЛИТОВАЯ | ||||
| BF (БУ) | БАКЕЛИТОВАЯ С НАЛИЧИЕМ УПРОЧНЯЮЩИХ ЭЛЕМЕНТОВ | ||||
| B4 (Б4 ) | БАКЕЛИТОВАЯ С ГРАФИТОВЫМ НАПОЛНИТЕЛЕМ | ||||
| R (В) | ВУЛКАНИТОВАЯ | ||||
| 8. РАБОЧАЯ СКОРОСТЬ, м/с | |||||
| 20; 25; 32; 35; 40; 50; 63; 80; 100 | |||||
| 9. КЛАСС НЕУРАВНОВЕШЕННОСТИ | |||||
| 1, 2 | |||||
