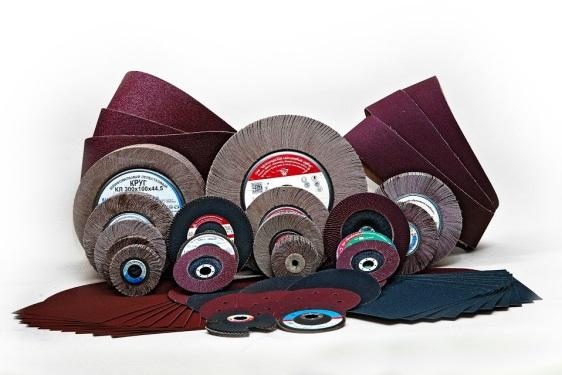

Рекомендации по выбору и применению абразивного инструмента
Дата публикации: 06-08-2019 13:19
| ВЫБОР АБРАЗИВНОГО МАТЕРИАЛА | ||||
|---|---|---|---|---|
| 14A (A) | Обработка материалов с высоким сопротивлением разрыву, обдирка стальных отливок, проката, высокопрочных чугунов, обработка углеродистых и легированных сталей, бронзы, никелевых и алюминиевых сплавов. | |||
| 25A (WA) | Обработка закаленных деталей из углеродистых, быстрорежущих и нержавеющих сталей. Обработка тонких деталей и инструментов (зубья, ножи, сверла, резцы), заточка. | |||
| 38A (ZK) | Силовое обдирочное шлифование стальных заготовок. | |||
| 54C; 63C (C; GC) |
Обработка твердых материалов с низким сопротивлением разрыву (чугун, бронза, латунь, твердые сплавы, стекло, драгоценные камни, мрамор, гранит, фарфор), а также очень вязких материалов (жаропрочных сталей, сплавов, меди, алюминия) | |||
| ВЫБОР ЗЕРНИСТОСТИ КРУГА | ||||
|---|---|---|---|---|
| F10 - F22 (200 - 80) |
Обдирочные операции с большой глубиной резания, зачистка заготовок, отливок. Обработка материалов, которые вызывают засаливание поверхности круга (латунь, медь, алюминий). | |||
| F22 - F36 (80 - 50) |
Отрезка, плоское шлифование торцом круга, заточка резцов, правка абразивного инструмента. | |||
| F30 - F60 (63 - 25) |
Предварительное и комбинированное шлифование, заточка режущего инструмента. | |||
| F40 - F220 (40 - 5) |
Плоское шлифование. | |||
| F54 - F90 (32 - 16) |
Чистовое шлифование, обработка профильных поверхностей, заточка мелкого инструмента, шлифование хрупких материалов. | |||
| F100 - F180 (12 - 6) |
Отделочное шлифование, доводка твердых сплавов, доводка режущего инструмента, стальных заготовок, заточка тонких лезвий, предварительное хонингование. | |||
| F180 - F280 (6 - М50) |
Отделочное шлифование металлов, стекла, мрамора и т.п., резьбошлифование, чистовое хонингование. | |||
| F230 - F600 (М63 - М14) |
Суперфиниширование, окончательное хонингование, доводка тонких лезвий, резьбошлифование изделий с мелким шагом, полирование. | |||
| ВЫБОР ЗЕРНИСТОСТИ В ЗАВИСИМОСТИ ОТ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ | |||||
|---|---|---|---|---|---|
| Класс шероховатости | Параметр шероховатости Ra, mm | Зернистость круга | |||
| 6,7 | 2,5....1,25 | F36, F40 | |||
| 8 | 0,80....0,50 | F54, F60 | |||
| 9 | 0,40....0,30 | F70, F90 | |||
| 10 | 0,30....0,16 | F180, M40 | |||
| 10 | 0,12....0,10 | F36, F40 | |||
| 11 | 0,10....0,08 | M28, M14 | |||
| ВЫБОР ИНСТРУМЕНТА ПО ТВЕРДОСТИ | |||||
|---|---|---|---|---|---|
| W, T (ЧТ, ВТ) | Обдирочные операции, правка абразивных инструментов, шлифование шариков для подшипников. | ||||
| S, R, Q, P (Т2, Т1, СТ3, СТ2) | Отрезка, прорезка канавок, обдирочные операции, ведущиеся вручную, круглое наружное шлифование, бесцентровое шлифование, шлифование прерывистых поверхностей. | ||||
| P, O, N (СТ2; СТ1; С2) | Предварительное круглое наружное и бесцентровое шлифование сталей, ковкого чугуна. Профильное шлифование, обработка прерывистых поверхностей, хонингование и резьбошлифование деталей с крупным шагом. | ||||
| O, N, M (СТ1 ;С2; С1) | Плоское шлифование сегментами и кольцевыми кругами, резьбошлифование кругами на бакелитовой связке. | ||||
| N, M, L, K (С2; С1; СМ2; СМ1) | Чистовое и комбинированное круглое, наружное бесцентровое и внутреннее шлифование стали, плоское шлифование, резьбошлифование, заточка режущих инструментов. | ||||
| L, K, J (CM2, CM1, M3) | Заточка и доводка режущего инструмента, оснащенного твердым сплавом, шлифование труднообрабатываемых специальных сплавов, полирование. | ||||
