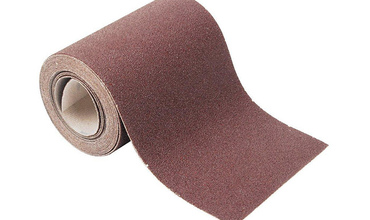

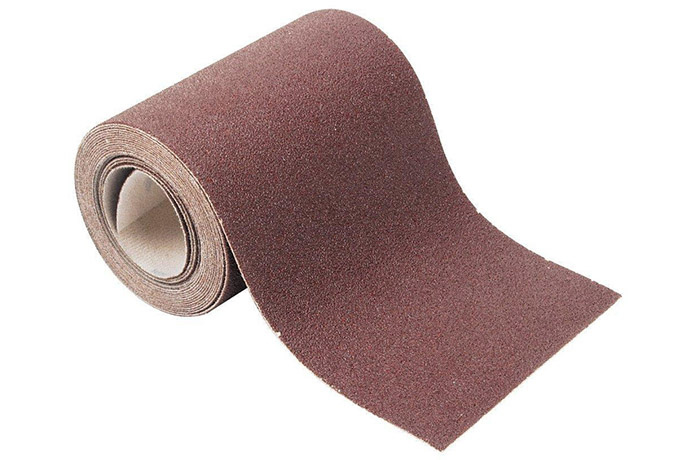

Шлифшкурка, маркировка и обозначение
Шлифовальная шкурка в рулонах и бобинах используется для абразивной обработки металлов, сплавов, древесины, натуральных кож и других материалов с применением или без применения смазочно-охлаждающих жидкостей. (Нормативные документы ГОСТ13344-79, ТУ3980-009-00223332-2003)
Рекумендуемые серии наждачной бумаги для обработки различных материалов
| Обрабатываемый материал | Серия шлифовальной шкурки |
|---|---|
| Твердая древесина | 14АСФЖ У1С, 14АСФЖ С1С, KK19JW, KK19XW, KK18XW, KK17XW, KK16XW, KK15XW, KK10JW, KK10XW, KX10JW, KX10XW, KP10E, KP10C, KP13E, CP10F, CP10E, ZK10JW |
| Мягкая древесина | KK10FW, KK11FW, KP11E, KP11C, CP10F, CP10E, CP13E, LP40C, LP41C |
| ДСП | CX10YW, CX10RW, CC10 |
| МДФ | CX10YW, CX10RW, CC10 |
| Фанера | KK10XW, KK15XW, KK16XW, KX10XW, KX10YW, CX10YW, CX10RW, CC10 |
| Мебельный щит | KK10XW, KK15XW, KK16XW, KX10XW, KX10YW, KP11E, CP10F, CP10E |
| Детали из МДФ и ДСП | CK10XW, CK16XW, CP10F, CP10E |
| Паркет | 14АСФЖ У1С, 54СФЖ У1С, KK19XW, KK18XW, KK17XW, KK16XW, KK15XW, KX10JW, KX10XW, CK19XW, CK18XW, CK16XW, CK10XW, CX10YW, CX10RW, CC10 |
| Шпон | KK10FW, KP10E, KP11E, CP10F, CP10E |
| Гипсовые плиты | CX10YW, CC10 |
| Лакокрасочные поверхности | KP10E, KP10C, KP11C, KT10CW, KT10AW, CP10F, CP13E, CT10CW, CT10AW |
| Грунтованные поверхности | KP10C, KP11C, KT10CW, KT10AW, CP10F, CP10E, CP13E, CT10CW, CT10AW, LP40C, LP41C |
| Шпаклеванные поверхности | KP10C, KP11C, KP11E, KT10CW, KT10AW, CP10F, CP10E, CP13E, CT10CW, CT10AW, LP40C, LP41C |
| Пластмассы | 54С СФЖ У1С, KK10FW, KK11FW, CK19XW, CK18XW, CK16XW, CK10XW, CP10F, CP10E |
| Профильные поверхности | 14А СФЖ С1С, KK19JW, KK10JW, KK10FW, KK11FW, ZK10JW |
| Керамика | 54С СФЖ У1С, CK19XW CK18XW, CK16XW, CK10XW, CP13E |
| Камень | 54С СФЖ У1С, CK19XW CK18XW, CK16XW, CK10XW |
| Стекло | 54С СФЖ У1С, CK19XW CK18XW, CK16XW, CK10XW, CP10F, CP10E |
| Сталь | 14АСФЖ У1С, 14АСФЖ С1С, KK19JW, KK19XW, KK18XW, KK17XW, KK16XW, KK15XW, KK10JW, KK10XW, KX10XW, KX10YW, ZK10JW |
| Алюминий | KP13E |
| Сплавы | 14АСФЖ У1С, 14АСФЖ С1С, KK19JW, KK19XW, KK18XW, KK17XW, KK16XW, KK15XW, KK10JW, KK10XW, KX10XW, KX10YW, KP10C, KP11C, KF10, ZK16XW, ZK10JW, ZK10XW, ZX10XW, ZX10YW |
| Чугуны | 14АСФЖ У1С, 14АСФЖ С1С, KK19JW, KK19XW, KK18XW, KK17XW, KK16XW, KK15XW, KK10JW, KK10XW, KX10XW, KX10YW, KF10, ZK16XW, ZK10JW, ZK10XW, ZX10XW, ZX10YW |
| Цветные металлы | KK10FW, KP10C, KP11E, KP11C, CP13E, ZK16XW, ZK10JW, ZK10XW, ZX10XW, ZX10YW, LP40C, LP41C |
| Легированные нержавеющие стали | KP10C, KP11C, KF10, ZK16XW, ZK10JW, ZK10XW, ZX10XW, ZX10YW |
| Титан и его сплавы | 54С СФЖ У1С, CK19XW CK18XW, CK16XW, CK10XW, CX10YW, CX10RW, CP10F, CP10E |
| Резина | 54С СФЖ У1С, CK19XW CK18XW, CK16XW, CK10XW |
| Кожа | LP60E |
Расшифровка маркировки шлифовальной шкурки по ТУ3980-009-00223332-2003
Информация о шлифовальной шкурке наносится с нерабочей стороны.
K K 10 X W
1 - 2 - 33 - 4 - 5
| 1 - шлифматериал C - Карбид кремния K - Электрокорунд нормальный S - Электрокорунд керамический L - Электрокорунд белый Z - Электрокорунд циркониевый R - Электрокорунд компакт M - Карбид кремния компакт |
4 - свойства основы Бумага A - до 85 г/м2 B - 85-110 г/м2 C - 85-135 г/м2 D - 135-160 г/м2 E - 220-270 г/м2 F - 270-350 г/м2 G - 350-500 г/м2 Ткань E - особо гибкая F - очень гибкая J - гибкая T - жестко-гибкая X - жесткая Y - очень жесткая и для сегментных лент R - особо жесткая 5 - водостойкость W - Water-resistance |
| 2 - основа K - Ткань хлопчатобумажная D - Смесовая ( хлопчатобумажная+синтетическая ) ткань P - Бумага F - Фибра C - Комбинированная X - Полиэстер T - Латексная бумага |
|
| 33 - внутренний номер разработки |
Маркировка по ГОСТ у.
Наносится на оборотную сторону краской
Л1Э620×50П215А25-НМА ГОСТ 6456-82 622
где:
Л — листовая
для рулонной букву не ставят
1 — тип бумаги. Варианты:
1 — для шлифования материалов низкой твёрдости
2 — для шлифования металлов
Э — абразив нанесён электростатическим способом
620×50 — размер, ширина, мм х длина, мм. Варианты:
размер, ширина, мм х длина, мм для листов
размер, ширина, мм х длина, м для рулонов
П2 — основание — бумага 0-200. Варианты:
Л1, Л2, М — влагопрочная бумага
П1,… П11 — невлагопрочная бумага
С1, С1Г, С2Г, У1, У2, У1Г, У2Г — ткань саржа
П — ткань полудвунитка
15А — марка нормального электрокорунда. Варианты:
15А — нормальный электрокорунд
24А, 25А — белый электрокорунд
43А, 45А — монокорунд
53С, 54С, 55С — карбид кремния чёрный
62С, 63С — карбид кремния зелёный
71Ст — стекло
81Кр — кремень
25 — размер основной фракции абразива, мкм. Вариант:
М63 … М3 — микрошлифпорошки, размер в мкм
-Н — содержание основной фракции абразива. Варианты:
В — 60 %
П — 55 %
Н — 45 %
Д — 41 %
М — абразив приклеен мездровым клеем. Варианты:
М — мездровый клей
С — синтетический клей
К — комбинированная связка (М + С)
СФК — фенолформальдегидная смола
ЯН-15 — янтарный лак
А — показатель износостойкости по классу (наличие дефектов). Варианты:
А — 0,5 %
Б — 2 %
В — 3 %
ГОСТ 6456-82 — стандарт. Варианты:
ГОСТ 13344-79 — водостойкая тканевая
ГОСТ 6456-82 — неводостойкая
622 — заводской номер партии (иногда отсутствует)
