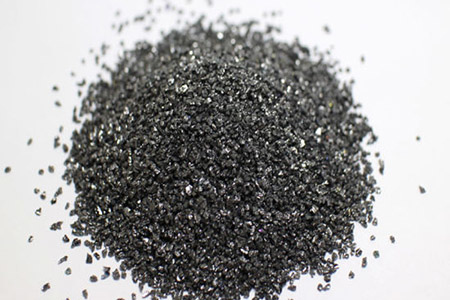

Стандарты на абразивные порошки и материалы
| ГОСТ 3647-80 Материалы шлифовальные(зернистость и зерновой состав) |
||||
|---|---|---|---|---|
|
Настоящий стандарт распространяется на шлифовальные порошки и материалы из искусственных и природных абразивных материалов, предназначенные для изготовления абразивных инструментов, а также для использования на операциях обработки свободным зерном.
Стандарт не распространяется на шлифовальные материалы, получаемые из синтетических и природных алмазов, а также кубического нитрида бора (CBN, ЛКВ).
|
||||
| Стандарт FEPA | ГОСТ 3647-80 (№) | Размер зерен основной фракции, микрон (мкм, µm) Стандарт FEPA | Размер зерен основной фракции, микрон (мкм, µm) ГОСТ 3647-80 | Группа |
| F4 | - | 5600-4750 | - | Шлифзерно |
| F5 | - | 4750-4000 | - | |
| F6 | - | 4000-3350 | - | |
| F7 | - | 3350-2800 | - | |
| F8 | - | 2800-2360 | - | |
| F10 | 200 | 2360-2000 | 2500-2000 | |
| F12 | 160 | 2000-1700 | 2000-1600 | |
| F14 | - | 1700-1400 | - | Шлифпорошки |
| F16 | 125 | 1400-1180 | 1600-1250 | |
| F20 | 100 | 1180-1000 | 1250-1000 | |
| F22 | - | 1000-850 | - | |
| F24 | 80 | 850-710 | 1000-800 | |
| F30 | 63 | 710-600 | 800-630 | |
| F36 | 50 | 600-500 | 630-500 | |
| F40 | - | 500-425 | - | |
| F46 | 40 | 425-355 | 500-400 | |
| F54 | 32 | 355-300 | 400-320 | |
| F60 | 25 | 300-250 | 320-250 | |
| F70 | 20 | 250-212 | 250-200 | |
| F80 | 16 | 212-180 | 200-160 | |
| F90 | - | 180-150 | - | |
| F100 | 12 | 150-120 | 160-120 | |
| F120 | 10 | 125-106 | 120-100 | |
| F150 | 8 | 106-90 | 100-80 | |
| F180 | 6 | 90-75 | 80-63 | |
| F220 | 5 | 75-63 | 63-50 | |
| F230 | 4 | 63-45 | 50-40 | |
| F240 | М50 | 50-40 | 50-40 | Микрошлифпорошки |
| F320 | М40 | 40-28 | 40-28 | |
| F400 | М28 | 28-20 | 28-20 | |
| F500 | М20 | 20-14 | 20-14 | |
| F600 | М14 | 14-10 | 14-10 | |
| F800 | М10 | 10-7 | 10-7 | |
| F1000 | М7 | 7-5 | 7-5 | Тонкие микрошлифпорошки |
| F1200 | М5 | 5-3 | 5-3 | |
Существуют следующие основные стандарты зернистостей синтетических алмазных порошков
СТАНДАРТ FEPA
Обозначение зернистости согласно стандарту FEPA представляет собой код, состоящий из ширины отверстия самого крупного сита, используемого при классификации алмазных порошков и числа размерных интервалов между самым крупным и самым мелким используемым ситом.
СТАНДАРТ США (JIS)
Обозначения зернистости в мешах стандарта US (JIS) приблизительно указывают число отверстий на дюйм, т.е.размеры мелкого зерна определяются большими цифрами, а размеры крупного зерна меньшими цифрами.
СТАНДАРТ России ГОСТ 9206-80
Зернистость алмазных порошков определяют по основной фракции, преобладающей по массе и обозначают дробью, числитель которой соответствует размеру стороны ячейки верхнего сита, знаменатель - размеру стороны ячейки нижнего сита.
| Приблизительное соотвествие зернистостей по ГОСТ 9206-80 к международным стандартам | |||
|---|---|---|---|
| ГОСТ 9206-80, мкм (µm) | US/JIS MESH | FEPA (мкм, µm) | ПРИМЕНЕНИЕ |
| Шлифпорошки | |||
| 500/400 | #30/40 | D602 | РЕЗКА, ШЛИФОВАНИЕ, СВЕРЛЕНИЕ |
| 400/315 | #40/45 | D427 | |
| 315/250 | #50/60 | D301 | |
| 250/200 | #60/70 | D252 | |
| 200/160 | #70/80 | D213 | |
| - | #80/100 | D181 | |
| 160/125 | #100/120 | D151 | ШЛИФОВАНИЕ |
| 125/100 | #120/140 | D126 | |
| 100/80 | #140/170 | D107 | |
| - | #170/200 | D91 | |
| 80/63 | #200/230 | D76 | |
| - | #230/270 | D64 | |
| 63/50 | #270/325 | D54 | |
| 50/40 | #325/400 | D46 | |
| Микропорошки | |||
| 60/40 | #400/500 | 60/40 | ПРИТИРКА |
| 40/28 | #500 | 40/30 | |
| - | #600 | 36/22 | |
| 28/20 | #800 | 30/20 | |
| 20/14 | #1000 | 25/15 | |
| 14/10 | #1500 | 16/8 | ПОЛИРОВАНИЕ |
| 10/7 | #2000 | 10/5 | |
| 7/5 | #3000 | 8/4 | |
| 5/3 | #6000 | 6/2 | |
| 3/2 | #8500 | 4/2 | |
| - | #9000 | 3/1 | |
| 2/1 | #10000 | 2/0 | |
| Субмикропорошки | |||
| 1/0 | #25000 | 1/0 | |
| 0,5/0 | #60000 | 0,5/0 | |
