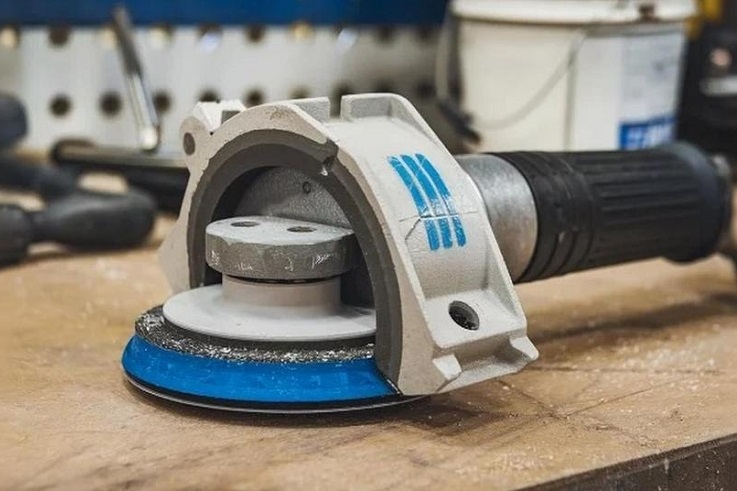

Торцевые алмазные фрезы

Дата публикации: 19-03-2025 21:00

Для обработки каменных и монолитных поверхностей используют специальные инструменты — фрезы алмазные торцевые, сокращенно ФАТ. Они представляют собой металлические круги, на боковой поверхности которых наварены сегменты из алмазной крошки. При таком расположении сегментов рабочей является торцевая часть круга. В зависимости от назначения, существуют различные модели алмазных торцевых фрез. Они отличаются размером диска, формой и количеством сегментов, материалом абразива. В статье подробнее расскажем о видах ФАТ, а также дадим рекомендации по выбору инструмента и уходу за ним.

Содержание статьи:

Применение торцевых алмазных фрез

ФАТ являются расходными инструментами. Их используют при черновой, промежуточной и чистовой обработке твердых поверхностей, таких как бетонные и мозаичные полы, монолитные заливные фундаменты, мраморные и гранитные плиты и другие материалы.

ФАТ подходят для эксплуатации со следующими видами оборудования:

УШМ — углошлифовальные машинки (в том числе болгарки) представляют собой ручной инструмент с цилиндрическим корпусом, рукояткой и осью для крепления диска. Он подходит для шлифовки и зачистки изделий в любом пространственном положении.
МШМ — мозаично-шлифовальные машины применяют для быстрой и качественной обработки полов из бетона и камня. В основании машины имеются один или два опорных диска, на которых закрепляются фрезы, обычно 3 шт. на диск. Диск приводится в движение электро- или бензомотором.

Используя специальное оборудование и торцевые фрезы с алмазными сегментами, можно снять лишний объем с детали, убрать опалубочные швы и наплывы с бетона. Чаще всего данные инструменты применяют в строительстве, чтобы выровнять и подготовить к дальнейшей обработке и топингу монолитные полы и стены. Ими придают привлекательный внешний вид мозаичным полам из цветной мраморной или гранитной крошки. Также их используют при изготовлении различных элементов декора и памятников из гранита и камня.

Особенности строения и типы торцевых алмазных фрез

В зависимости от материала обрабатываемой поверхности и необходимой степени отделки, используют различные типы фрез:

ФАТ для грубых обдирочных работ — предназначены для съема крупных неровностей в виде перепадов и стыков, а также выравнивания монолитного пола. Корпус оснащен несколькими сегментами для шлифовки, которые приварены к металлическому основанию диска. Для более надежной фиксации сегменты могут быть утоплены в корпус, если он изготовлен из облегченных сплавов. Также в инструменте предусмотрены специальные отверстия для отвода тепла и шлама, которые образуются при шлифовке.
ФАТ для чистовой обработки — применяют для финишной отделки камня, известняка, плитки. Поверхность материала после шлифовки отличается малой шероховатостью. Абразивный слой инструмента выполнен в виде мелких зерен, нанесенных слоем на металлическую чашку с помощью сверхпрочной металлической пайки. Некоторые модели фрез выполнены в виде гайки и используются вместе с отрезными дисками для быстрой резки и заусовки керамогранита и облицовочной плитки.

Производят ФАТ с различными типами абразива — D/СА (Diamond, или Синтетический Алмаз) получил наибольшее распространение как самый твердый искусственно созданный абразив. Его используют для обработки бетона и натурального камня. В настоящее время, с появлением новых технологий, все большую популярность набирает WC/КВ (Карбид вольфрама). Этот материал отличается крупными зернами с высокой твердостью и коррозионной стойкостью. Диски с покрытием из WC/КВ применяют при грубой обдирке кирпича, пено- и газосиликатных блоков, дерева, пластика, резины.

Также торцевые алмазные фрезы классифицируются по другим параметрам.

Форма крепления:

для УШМ и «болгарок» используют фрезы с центральным отверстием 22,23 мм или гайкой М14;
для МШМ серии GM применяется самозажимное трапециевидное крепления, получившее название «франкфурт», для шлифмашин типа СО («мисом») используется стандартное треугольное крепление, применяемое при работе с обычными наждачными сегментами из электрокорунда или карбида кремния.

Количество рабочих сегментов и форма их расположения:

Для ручного инструмента выпускают стандартные двухрядные и однорядные модели фрез. Для предотвращения образования круговых следов, добавляют косо расположенные сегменты или сегменты сложной формы. Тогда фрезы получают названия типа «бумеранг», «ротекс», «солнышко» и другие.
Для МШМ количество и размер сегментов определяет ресурс и назначение фрез. Инструмент с редким расположением сегментов используют при черновой обработке для снятия толстого слоя, так как давление таких фрез на поверхность больше, а значит и скорость съема материала тоже выше. Фрезы с частым расположением сегментов увеличенной площади используются при более деликатной шлифовке гранита и мрамора.

Размер корпуса:

Круглые фрезы — имеют внешний диаметр от 49 до 230 мм.
Трапецивидные — в зависимости от производителя машин для шлифовки. Например стандартные «франкфурты» имеют внешний размер 102 мм.

В зависимости от состава связки алмазного сегмента, фрезы могут быть ориентированы для обработки свежего бетона или съема поверхностного слоя старого, поврежденного покрытия. При этом нужны «жесткие» абразивные элементы. Для работы с гидротехническим монолитным бетоном, фундаментными блоками или гранитными плитами требуются сегменты с «мягкой» связкой.

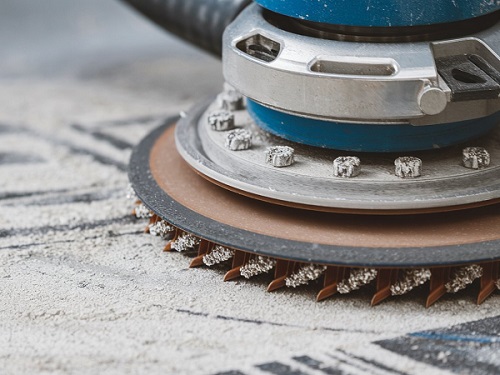

Торцевая алмазная фреза на болгарку

Преимущества торцевых алмазных фрез

Фрезы пользуются широким спросом в различных отраслях промышленности и строительства благодаря следующим преимуществам:

Отличной износостойкости — алмазная крошка характеризуется высокой механической прочностью и низким коэффициентом трения, что обуславливает отличные эксплуатационные свойства и долговечность инструмента.
Универсальности — подходят для работы с различными по составу и плотности поверхностями, в том числе с особопрочными, например, мелко- и среднезернистым гранитом.
Хорошей производительности — способны работать на высоких скоростях с минимальным шумом и вибрацией. Это позволяет выполнить трудоемкие работы по шлифовке быстро и просто.
Удобством эксплуатации — отлично справляются с плоскими и ступенчатыми поверхностями, характеризуются плавностью движений и оптимальной скоростью шлифовки.
Большим выбором — можно подобрать подходящий вариант под конкретную задачу. Для обработки сложных и деликатных изделий изготавливают модели по индивидуальным эскизам на заказ.

ФАТ, в отличие от наждачных и пластиковых абразивных инструментов, имеют достаточно высокую цену. Но их стоимость с лихвой компенсируется хорошей производительностью и долговечностью.

Как определить подходящий тип алмазной фрезы?

Чтобы купить подходящий инструмент, необходимо обратить внимание на следующие факторы:

Тип выполняемых работ — при грубой обработке (черновой фрезеровке) применяются фрезы с агрессивными сегментами. При получистовой и чистовой (шлифовка, полировка) — лучше использовать инструмент с мелкозернистым напылением.
Совместимость с оборудованием — размер чашки и посадочного отверстия фрезы зависит от типа шлифовальных машин, к которым она применима. Для болгарок выпускают ФАТ с внутренним диаметром 22,23 мм, внешним — 125 и 230 мм. Мозаично-шлифовальным машинам, в зависимости от конструкции, для работы может потребоваться комплект из нескольких изделий с определенным типом крепления — CO или GM.
Материал обрабатываемой поверхности — при шлифовке бетона и железобетона выбирают фрезы с широкими сегментами повышенной износостойкости. При работе с натуральными камнями, например, гранитом или кварцем, потребуется абразивный инструмент с содержанием большого количества алмазов. Для отделки более деликатных материалов (керамики, плитки) подойдут фрезы с мелкой зернистостью или напылением.

При неправильном подборе ФАТ можно не только сократить срок службы инструмента, но и совсем испортить его. Если сомневаетесь в выборе, проконсультируйтесь со специалистами нашей компании "Промбай Абразив".

Уход за торцевыми фрезами

Торцевые фрезы являются одними из самых прочных и долговечных среди аналогичных инструментов. Срок их службы зависит не только от интенсивности эксплуатации, но и правильного ухода. Со временем фрезы начинают засоряться, поэтому снижается качество и скорость шлифовки, от загрязнений оставляются следы и царапины на обрабатываемой поверхности.

Чтобы этого не случилось, не игнорируйте элементарные правила по уходу за инструментами:

осматривайте изделие перед каждым применением — образование трещин в опорном диске может привести к ухудшению качества работ или быстрому «выбиванию» сегмента;
очищайте фрезы после каждого использования — с помощью воды, мягкой тканевой салфетки или щетки удаляйте загрязнения и остатки материалов;
применяйте спецсредства для ухода — при сильном зашламывании, особенно при зачистке старых покрытий, содержащих асфальтовые или пластиковые наслоения, прибегайте к помощи очищающих жидкостей с составом, безопасным для подобных материалов (специальные растворители);
храните в специально отведенном месте — не кладите фрезы вместе с другими инструментами, чтобы избежать царапин. Лучше положите их в отдельный контейнер или сумку.
